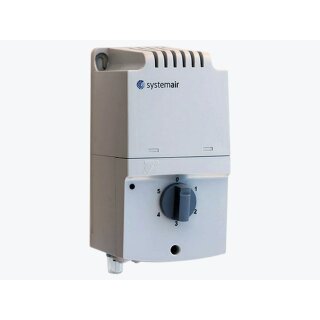

Drehzahlsteller Trafo RE 5 A
5-stufiger Transformator
Bei dem RE handelt es sich um einen Einphasen Transformator, der die Ventilatordrehzahl steuert, indem er die Versorgungsspannung in fünf festgelegten Stufen reduziert. Die Stufen werden durch einen Drehknopf an der Gehäusefront manuell eingestellt. Der Transformator ist mit Anschlussmöglichkeiten für Klappen oder andere externe Geräte mit 230 V Eingängen versehen. Steht der Drehknopf auf der Stufe 0, ist kein Strom am Ausgang. Eine Monitorlampe an der Frontseite des Gehäuses zeigt an, ob der Transformator in Betrieb ist. Die Sicherung kann von außen zurückgestellt werden. Das Gehäuse des RE besteht aus selbst verlöschendem Thermoplast. Automatische Wiedereinschaltung nach Netzausfall. Die Versorgungsspannung beträgt 230 V 50/60 Hz.
Achtung! Ventilatoren mit ausgeführten Thermokontakten (TK) müssen immer an einen Motorschutzschalter angeschlossen werden.
Ausgangsspannung der 5 Stufen:
Stufe 1 2 3 4 5Spannung [V] 80 105 130 160 230
